1.材料组成
聚氨酯喷涂材料由异氰酸酯组分（A组分）和多元醇树脂组分（B组分）按比例混合反应而成，通过高压喷涂设备雾化后，在空气中快速交联固化形成保温层。其核心特性如下：
导热系数：≤0.024W/(m2K)，保温性能优于传统岩棉、EPS等材料；
闭孔率：≥90%，具有优异的防水、防潮能力；
密度：常见范围30-60kg/m2，可通过调整配方定制。
2.分类与应用场景
类型特性主要应用
硬泡聚氨酯强度高、耐高温（短期耐温≤120℃）外墙保温、屋面防水保温、冷库
软泡聚氨酯弹性好、吸音性强隔音层、填充缓冲材料
半硬泡聚氨酯兼具硬度与弹性汽车内饰、家具缓冲件
1.反应原理
A组分（异氰酸酯）与B组分（含羟基树脂）在喷涂过程中发生聚合反应，生成聚氨酯高分子聚合物，同时释放二氧化碳气体形成泡沫结构。
2.技术优势
无缝粘结：喷涂后与基层形成连续无接缝的保温层，杜绝冷热桥；
施工效率高：1台设备日均施工面积可达1000㎡以上，适合大面积工程；
适应性强：可在复杂曲面（如异形屋面、管道）上施工，无需裁剪板材；
综合性能佳：兼具保温、防水、隔音功能，减少多层施工成本。
三、施工工艺全流程
1.施工准备阶段
材料准备：
按设计配比备足A、B组分材料（通常A:B=1:1），施工前预热至20-25℃（避免低温影响反应）；
配套材料：界面剂、抗裂砂浆、耐碱网格布（用于外墙外保温）。
基层处理：
墙面/屋面平整度≤10mm/2m，清除油污、浮尘，含水率≤8%；
基层若为混凝土，需涂刷界面剂增强粘结力；若为金属表面，需做防锈处理。
2.喷涂施工流程
（1）设备调试与试喷
检查高压喷涂设备（压力≥15MPa），确保A、B组分输送管道无泄漏，按1:1比例调试流量；
在废料板上试喷，观察泡沫固化时间（理想状态为10-15秒表干，30分钟固化），调整喷涂距离（通常30-50cm）。

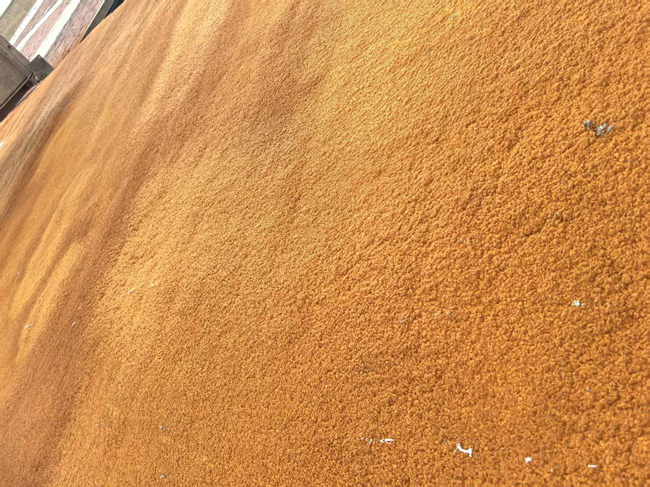

（2）分遍喷涂作业
第一遍薄喷：厚度控制在10-15mm，形成粘结底层，喷涂方向与基层垂直；
后续喷涂：每遍厚度≤20mm（避免因反应放热导致泡沫开裂），间隔时间≥30分钟，直至达到设计厚度；
阳角与阴角处理：阳角处做护角条，阴角处喷涂时稍作停顿，确保泡沫填充饱满。
（3）表面修整与节点处理
用专用刀具切除超厚或下垂的泡沫，修整表面平整度（偏差≤5mm/2m）；
穿墙管道：管道周围预留20mm间隙，填充防火密封胶，外侧用金属箍固定；
屋面泛水：女儿墙处聚氨酯延伸至压顶下50mm，顶部做金属盖板防水。
3.防护层施工
外墙外保温：喷涂固化后抹3-5mm抗裂砂浆，压入耐碱网格布（搭接宽度≥100mm），再抹2-3mm面层砂浆；
屋面保温：喷涂完成后直接涂刷聚氨酯防水涂料或铺设防水卷材，搭接处用密封胶密封。
四、关键技术要点与质量控制
1.环境要求
施工温度≥10℃，空气湿度≤85%，风力≤5级（避免泡沫被吹散或固化不良）；
冬季施工需对原料加热（A、B组分温度≥25℃），夏季需避免阳光直射导致泡沫过快固化。
2.常见质量问题与解决措施
问题原因解决方法
泡沫开裂单次喷涂过厚、基层含水率过高分遍喷涂（每遍≤20mm），基层干燥处理
密度不均A/B组分比例失调、喷涂压力不稳校准设备流量，定期检查压力系统
粘结不牢基层未处理、界面剂失效重新打磨基层，更换界面剂
防水失效节点密封不严、防护层开裂加强管道/阴阳角密封，增设网格布
3.验收标准
保温性能：导热系数检测值≤设计值的110%，厚度偏差±5%；
粘结强度：与基层拉拔强度≥0.1MPa（混凝土基层）；
闭孔率：抽样检测≥90%，现场观察无贯通孔隙。
五、安全与环保注意事项
施工安全：
操作人员佩戴防毒面具（异氰酸酯挥发物刺激呼吸道）、护目镜、防化手套；
施工现场严禁烟火，配备灭火器，通风不良处需设置强制排风设备。
环保要求：
采用无氟配方（如环戊烷发泡），避免臭氧层破坏；
废料泡沫可回收粉碎后作为填充料，施工废料需集中处理。
六、应用场景与案例
建筑保温领域：
外墙外保温：北京大兴国际机场航站楼采用硬泡聚氨酯喷涂，保温层厚度80mm，导热系数0.022W/(m?K)，满足超低能耗建筑要求；
屋面保温防水一体化：上海某商业综合体屋面采用2mm聚氨酯防水涂料+50mm聚氨酯保温层，实现“一材双功能”，节省工期30%。
冷链与工业领域：
冷库保温：青岛某物流冷库采用100mm厚聚氨酯喷涂，库温-25℃时冷量损失≤5%；
管道保温：陕北油田输油管道采用聚氨酯现场喷涂，替代传统预制管壳，减少接口热损失40%。
七、行业标准与前沿发展
国家标准：《硬泡聚氨酯保温防水工程技术规范》GB50404-2017、《喷涂聚氨酯硬泡保温工程技术规程》JGJ/T239-2011；
技术趋势：
开发超低导热系数配方（导热系数≤0.018W/(m2K)），用于被动式建筑；
推广水基型聚氨酯，减少有机溶剂挥发，提升环保性；
结合智能喷涂设备（如机器人喷涂），提高复杂结构施工精度。
聚氨酯喷涂以其高效、多功能的特性，在建筑节能与工业保温中占据重要地位。其施工核心在于精确控制材料配比、喷涂厚度与环境条件，同时需重视安全防护与节点处理。随着环保型配方和自动化技术的发展，聚氨酯喷涂将在低碳建筑领域发挥更大作用。
