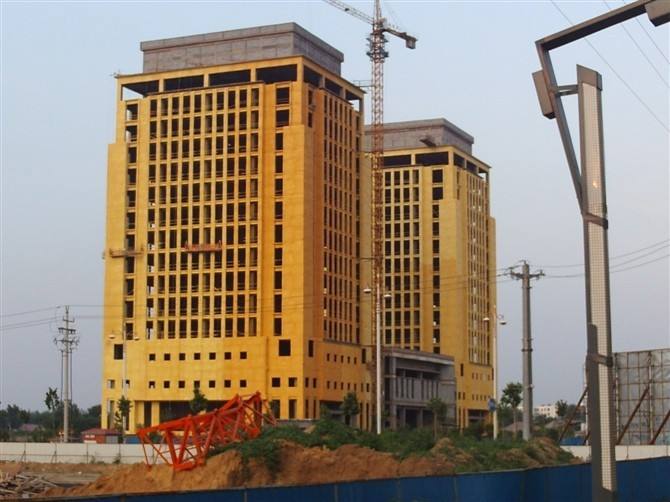

聚氨酯发泡保温喷涂施工是一种高效的保温隔热施工方式，其流程严谨且环环相扣，直接影响保温效果和工程质量。以下是详细的施工流程：

　　一、施工前准备

　　施工前的准备工作是确保后续施工顺利进行的基础，主要包括以下内容：

　　材料准备

　　检查聚氨酯组合料(A 料：异氰酸酯，B 料：多元醇、催化剂、发泡剂等)的型号、规格、生产日期及质量证明文件，确保符合设计要求。

　　准备配套材料，如基层处理剂、界面剂、防护层材料(如抹面砂浆、网格布等)。

　　确保材料储存环境符合要求(如 A 料需避光、防潮，B 料需防冻等)。

　　设备检查

　　调试聚氨酯喷涂机(包括主机、喷枪、输料管等)，检查设备运行是否正常，计量泵精度是否达标，确保 A、B 料混合比例准确(通常为 1:1)。

　　准备辅助设备，如空气压缩机、搅拌器、电源设备等，并检查其性能。

　　基层处理

　　清理基层表面(如墙体、管道、屋面等)的灰尘、油污、浮浆、松动杂物等，确保表面平整、干燥(含水率≤8%)。

　　对基层缺陷进行修补：凹陷处用水泥砂浆填平，凸起处打磨平整;阴阳角做成圆弧形(半径 50mm 左右)，便于喷涂均匀。

　　必要时涂刷基层处理剂或界面剂，增强基层与聚氨酯泡沫的粘结力。

　　施工环境确认

　　检查施工环境温度(宜在 10-35℃)、湿度(相对湿度≤85%)，风速过大(>5m/s)时需采取防风措施(如搭建防风棚)。

　　做好安全防护：设置警示标识，施工人员佩戴防护口罩、手套、护目镜等;高空作业时搭设脚手架或操作平台，确保安全。

　　二、喷涂施工

　　这是核心环节，直接决定保温层的质量，具体步骤如下：

　　试喷调试

　　在与基层材质相同的样板上进行试喷，调整喷涂机参数(如压力、流量、喷枪移动速度)，观察泡沫的发泡倍数、密度、固化速度及表面平整度，直至符合设计要求(通常保温层密度为 35-50kg/m³)。

　　分层喷涂

　　按照设计厚度分层喷涂，每层厚度不宜超过 20mm(避免因发泡热量集中导致泡沫开裂)，前一层泡沫固化后(约 10-15 分钟，具体视环境温度而定)再进行下一层喷涂。

　　喷枪与基层保持垂直，距离控制在 300-500mm，匀速移动(速度约 0.5-1m/s)，确保喷涂均匀，避免出现漏喷、堆积或空洞。

　　阴阳角、管道根部等特殊部位需重点处理，可适当增加喷涂厚度，确保覆盖严密。

　　表面修整

　　泡沫固化后(通常 24 小时后)，用刀锯或打磨机修整表面，使保温层厚度一致、平整，满足后续防护层施工要求。

　　三、后续处理与防护

　　为保证保温系统的耐久性和安全性，需进行以下操作：

　　检查修补

　　检查保温层是否存在空鼓、开裂、脱层等缺陷，对局部缺陷进行修补：小面积空洞用聚氨酯泡沫填充，开裂处切割后重新喷涂。

　　防护层施工

　　根据设计要求做防护层：

　　墙体或屋面：通常先抹一层抹面砂浆，中间压入耐碱网格布，再抹第二层砂浆，厚度约 5-10mm，起到抗裂、防水作用。

　　管道保温：可缠绕玻璃布后涂刷防火涂料，或直接包裹铁皮、铝皮等保护层，防止机械损伤和老化。

　　成品保护

　　防护层干燥固化前，避免碰撞、雨淋、暴晒;禁止在保温层上堆放重物或进行其他施工作业。

　　清理施工现场，回收剩余材料和废弃物，确保环境整洁。

　　四、质量验收

　　施工完成后按规范进行验收，主要验收项目包括：

　　保温层厚度：用针刺法检测，偏差应符合设计要求(允许偏差 ±5mm)。

　　表观密度：取样检测，确保在设计范围内。

　　粘结强度：采用拉拔试验，粘结强度≥0.1MPa(与基层粘结牢固，不脱落)。

　　表面质量：无空鼓、开裂、漏喷，平整度符合要求。

　　防护层：表面平整，无起砂、开裂，网格布铺设均匀，保护层厚度达标。

　　注意事项

　　施工过程中需实时监控 A、B 料的配比和温度，避免因原料混合不均导致泡沫性能下降。

　　喷涂后的泡沫在 24 小时内避免受外力冲击，完全固化(通常 7 天)后才可进行后续工序。

　　施工现场需保持通风，避免异氰酸酯挥发物浓度过高，确保施工人员健康。

　　通过严格遵循以上流程，可确保聚氨酯发泡保温层具备良好的保温隔热性能、粘结强度和耐久性，满足工程设计及使用要求。
