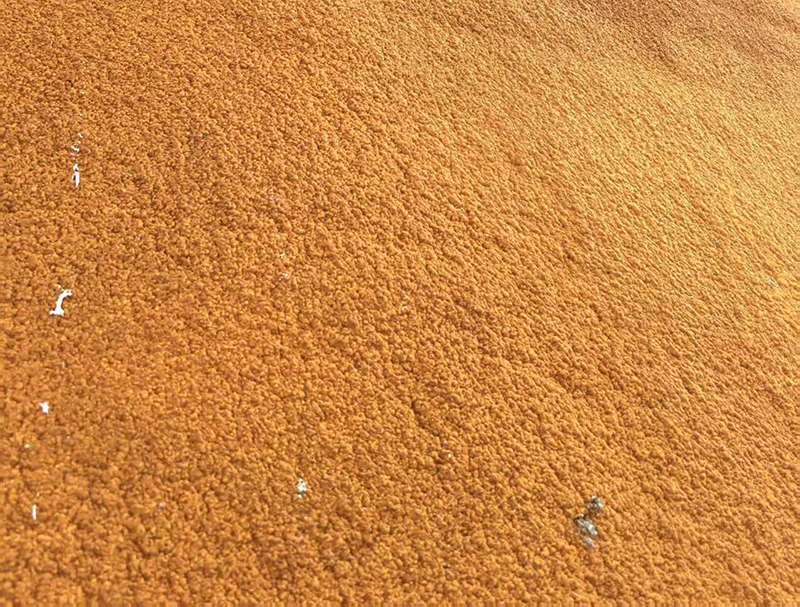

聚氨酯喷涂施工的质量与效果，高度依赖对关键技术要点的把控。这些要点贯穿材料准备、环境控制、设备操作到过程管理的全流程，直接影响涂层的性能(如保温性、防水性、附着力)和耐久性。以下是核心技术要点的详细解析：
一、材料匹配与状态控制
双组分材料匹配性
聚氨酯喷涂依赖 A 组分(异氰酸酯)与 B 组分(多元醇、助剂等)的化学反应，必须使用同一厂家、同型号的配套材料，禁止不同品牌或型号混用(比例、反应活性差异会导致固化不良、强度下降)。
检查材料保质期(通常为 6 个月，避光密封储存)，过期材料可能出现组分变质(如 A 组分结晶、B 组分分层)，需坚决淘汰。
材料温度预处理
材料温度直接影响反应速度和发泡效果：
最佳温度：A、B 组分均需控制在20-30℃(冬季施工时，需提前 24 小时将材料置于恒温环境，或用专用加热设备预热，避免局部过热)。
温度偏差危害：温度过低(<15℃)会导致反应缓慢、发泡不充分，涂层密度增大;温度过高(>35℃)则反应过快，发泡不均匀，易产生针孔。
二、环境参数严格管控
温度与湿度
施工环境温度：15-35℃ 为最佳区间。低于 10℃时，需采取升温措施(如搭建保温棚、使用热风机)，并延长固化时间;高于 40℃时，需暂停施工(避免材料提前反应，涂层酥脆)。
基层温度：需≥5℃，且与环境温度差≤10℃(避免基层结露或材料因温差导致反应不均)。
空气相对湿度：≤85%，且基层含水率≤8%(用湿度计检测)。潮湿环境(如雨天、雾天)会导致涂层与基层间产生气泡，需停工并做好基层防护。
风力与通风
风力≤3 级(风速<5.5m/s)：风过大易导致喷涂材料飞散(损耗率超 10%)、涂层厚度不均，需设置挡风板(高度≥施工面 1.5m)。
强制通风：施工区域需保持空气流通(每 10㎡配备 1 台轴流风机)，降低 VOC 浓度(避免施工人员中毒)，同时防止封闭空间内溶剂积聚影响固化。
三、设备调试与参数设定
高压喷涂机核心参数
压力控制：A、B 组分的输出压力需保持一致(15-20MPa)，压力偏差>2MPa 会导致混合比例失调(如 A 组分过多会使涂层发脆，B 组分过多则固化不完全)。可通过设备压力表实时监控，每小时校准 1 次。
混合精度：双组分需在喷枪混合腔内充分混合，混合比例偏差需≤±2%(通过设备流量计或电子秤校准)。定期清理混合腔(每工作 2 小时)，避免残留固化物堵塞通道。
喷枪操作规范
喷嘴选择：根据涂层厚度需求，选用直径 1.5-3mm 的喷嘴(小喷嘴适合薄涂，大喷嘴适合厚涂)，并检查喷嘴磨损情况(磨损超 0.2mm 需更换，否则影响雾化效果)。
持枪姿势：喷枪与基层保持50-80cm 距离，呈 90° 垂直(或 ±15° 倾斜)，匀速移动(速度 1-1.5m/s)，避免停顿(防止局部堆积流挂)或急停急走(导致厚度波动)。
四、涂层厚度与施工工艺
分层喷涂控制
单次喷涂厚度：硬泡聚氨酯单次喷涂厚度不超过 30mm(过厚会因内部反应热量无法散发，导致中心发泡不完全、出现空鼓)。
分层间隔时间：需待前一层初步固化(用手按压无明显凹陷，通常 20-30 分钟)后再喷涂下一层，且每层厚度误差≤5mm(通过预埋厚度标杆或激光测厚仪监测)。
总厚度达标：设计厚度(如外墙保温 50-100mm)需通过分层累加实现，最终偏差需≤5mm(抽样检测，每 100㎡不少于 3 个点)。
喷涂路径规划
采用 “交叉喷涂法”：先横向匀速喷涂第一遍，再纵向喷涂第二遍，确保涂层均匀覆盖，避免漏喷(尤其阴阳角、管道根部等死角需重点处理)。
边缘处理：对门窗洞口、基层接缝等部位，先喷涂 100mm 宽的 “附加层”，再进行大面积喷涂，增强边缘附着力。
五、基层处理与附着力保障
基层预处理
清洁度：彻底清除基层表面的灰尘、油污、疏松物(可用高压水枪或砂纸打磨)，油污需用专用溶剂(如二甲苯)擦拭，否则会导致涂层与基层脱离。
平整度：基层表面误差需≤5mm，裂缝、孔洞用水泥砂浆或专用修补腻子填充(干燥后打磨平整)，避免因凹凸不平导致涂层厚度不均。
界面剂涂刷：针对多孔基层(如砖墙、加气混凝土)或光滑基层(如金属、玻璃)，需涂刷专用界面剂(如聚氨酯底漆)，增强涂层与基层的粘结强度(拉拔试验需≥0.1MPa)。
六、固化与养护管理
初步固化监控
正常条件下(20℃、湿度 60%)，涂层应在3-5 秒内开始发泡，1 分钟内初步固化(不粘手)。若固化过慢(>2 分钟)，可能是催化剂不足或温度过低，需调整配方或升温;若固化过快(<2 秒)，可能是催化剂过量或温度过高，易导致涂层开裂。
完全养护周期
涂层完全固化需3-7 天(随温度变化：20℃时 3 天，10℃时 5 天，低于 10℃需延长至 7 天以上)。养护期间禁止淋雨、暴晒、踩踏或机械碰撞，必要时覆盖保护膜。
固化后检测：用刀切割涂层，观察内部结构(闭孔率≥90%，无空洞、分层)，并抽样检测导热系数(硬泡≤0.024 W/(m・K))。
七、质量缺陷预防
气泡 / 空鼓：基层潮湿、材料混合不均或喷枪移动过快导致，需返工切割后补喷，并重做基层干燥处理或设备校准。
开裂：厚度不均、固化速度过快或温度骤变导致，需控制分层厚度、调整催化剂用量，并避免施工后 24 小时内环境温度波动>10℃。
表面起粉：B 组分催化剂不足或养护时间不够，需补涂专用固化剂，延长养护周期。
这些关键技术要点相互关联，任何一环的疏漏都可能影响最终质量。因此，施工前需进行技术交底，施工中需专人巡检(每小时记录温度、压力、厚度等参数)，施工后严格验收，才能确保聚氨酯喷涂涂层的性能达标。
编辑
分享
深度思考: 自动
技能
